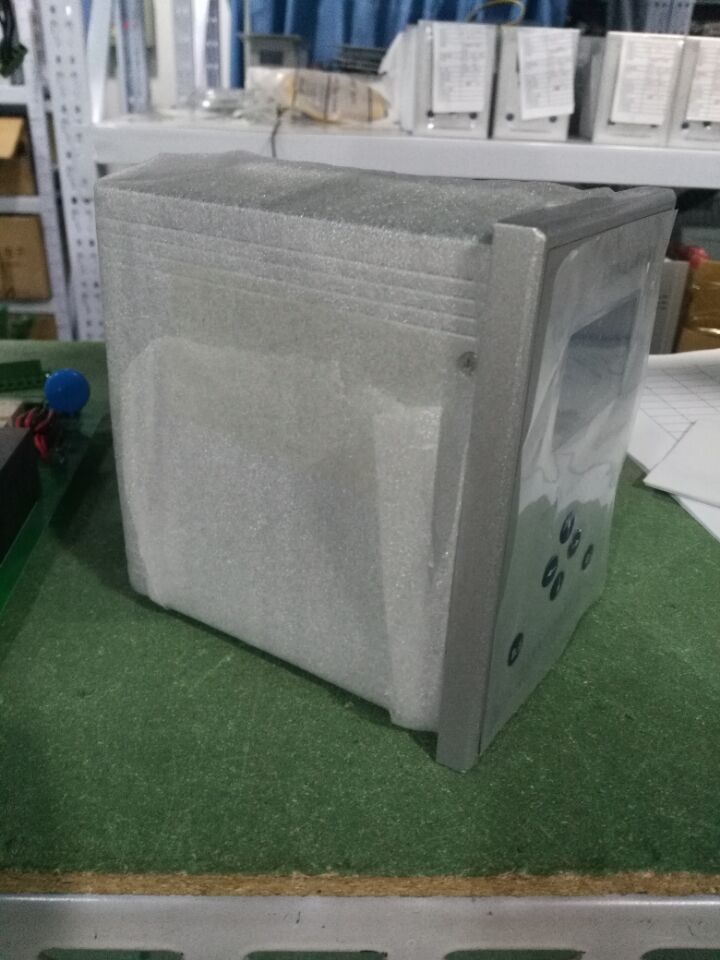

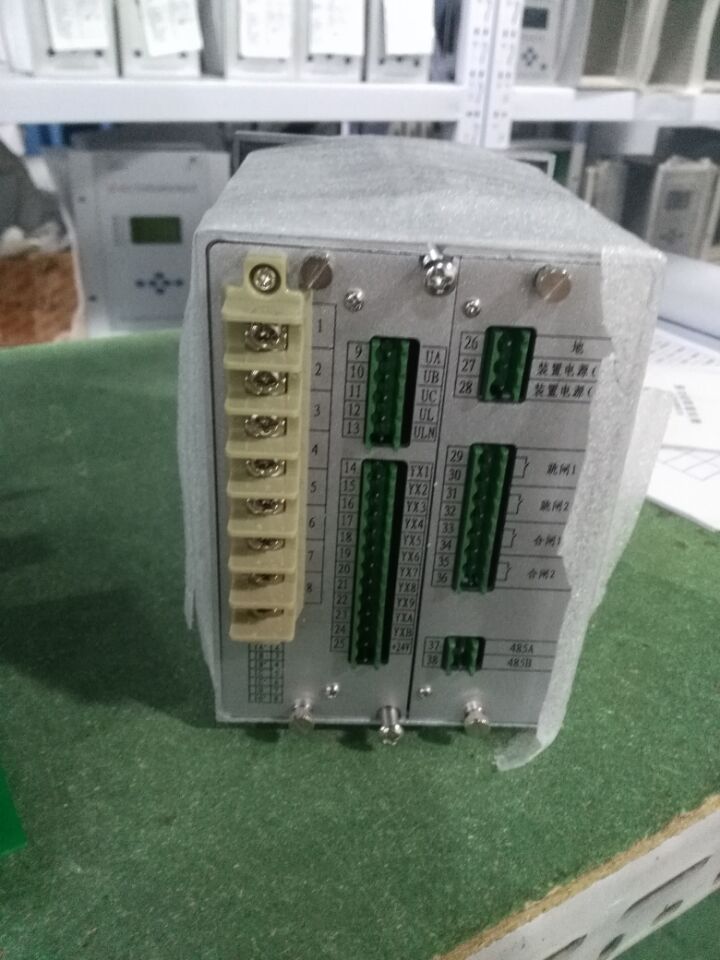

YCH-3630光伏防孤島保護裝置

光伏電站并網點：對于有升壓站的光伏電站，指升壓站高壓側母線或接點；對于無升壓站的光伏電站，指光伏電站的輸出匯總點。

孤島現象：電網失壓時，光伏電站仍保持對失壓電網中的某一部分線路繼續供電的狀態。

對于小型光伏電站，應具備快速監測孤島且立即斷開與電網連接的能力。一般情況下，光伏逆變器均帶有防孤島保護的功能，但是為了電力系統的安全穩定可靠運行，在并網點可以安裝防孤島保護裝置，作為另一套保護設備，可以快速切除分布式孤島電源。

清潔電源并網供電系統，與其公眾電網配電系統一起并網供電。鑒于對于負荷變化控制有特殊要求，一方面需要供電部門保證用戶的供電質量和可靠性，同時使清潔電源能正常工作，充分發揮清潔能源經濟效益和試驗與示范作用。另一方面，清潔電源的運行不應影響配電系統的安全，不允許非計劃性的孤島現象發生。

 本裝置的任務是對配電變壓器的低壓側或者高壓側進行實時監測；對分布式孤島電源進行必要的控制。采用專門為其設計的微機裝置和控制電路，這樣可以保證保護動作快速性和控制的準確性。

本裝置功能強大，判據豐富，綜合了防孤島、防逆流、非電量保護或保護聯跳、電網參數正常時自動合閘等多種功能，并且各種功能都能獨立投退，不僅適用于可逆的光伏電站，而且還適用于不可逆的光伏電站，根據不同應用的場合，用戶可以根據自己的要求方便的選擇判據和功能投退。

1 YCH-3630防孤島保護裝置的適用范圍

根據不同的測控對象，YCH-3630適用于控制切除和恢復2路分布式光伏電源。

2  YCH-3630防孤島保護裝置主要特點

2.1 YCH-3630裝置可集中組屏也可就地分散安裝在開關柜上，各間隔功能獨立，各裝置之間僅通過網絡聯結，信息共享，這樣整個系統不僅靈活性很強，而且其可靠性也得到了很大提高，任一裝置故障僅影響一個局部元件。

2.2  裝置采用了高性能處理器和高分辨率的A/D轉換器，結合專用的測量CT，保證了遙測量的高精度。

2.3  保護功能完全不依賴通訊網，網絡癱瘓與否不影響保護正常運行。

2.4  裝置采用全密封設計，加上精心設計的抗干擾組件，使抗振能力，抗電磁干擾能力有很大提高。

2.5  設計有看門狗功能，使整個系統同時具有較高的測量精度和抗干擾能力。

2.6  友好的人機界面，裝置采用全漢化大屏幕液晶顯示，跳閘報告，告警報告，遙信，遙測，定值整定等都在液晶上有明確的漢字標識，便于用戶使用和掌握。

2.7  通訊方式采用RS485通訊，規約為MODBUS規約。
