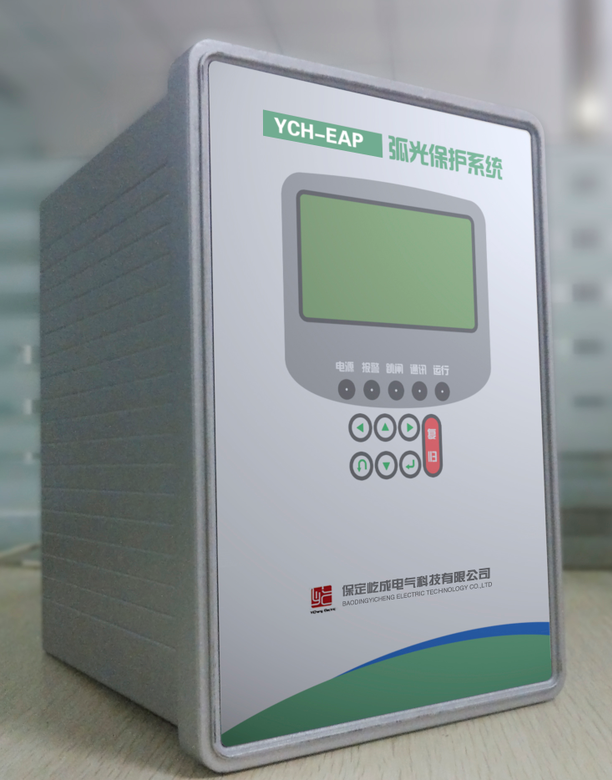

YCHEAP-700 弧光保護系統

一、產品概述

1.1 必要性

在我國，中、低壓母線短路故障中，重點設備和人員傷

害主要有電弧光引起，然而，我國的大多數中低壓母線沒有

設置快速母線保護，而只是采用了簡單的消弧裝置和變壓器

后備保護。這些保護智能化較低，動作速度慢，往往會延長

故障切除時間，從而進一步擴大設備損壞程度，甚至?xí)?/span>“火

燒連營”的惡性事故，沖擊變壓器一次運行，影響整個電網

的安全運行。

YHCEAP-700 弧光保護系統是我公司根據國內實際情況，

吸收國外電弧光保護的特點，與華北電力大學、河北大學等

高校合作，針對電力系統電弧光保護而設計，隆重推出的一

款具獨特的創新技術、具有廣泛實用性的新型電弧光保護系

統。

1

1.2 電弧光的危害

開關柜內的發生短路弧光的功率可高達 100MW，電弧燃燒所產生的能量與電弧的燃燒時間

及短路電流變化值呈指數倍增長（如下圖所示），燃燒產生的高溫、高壓將會逐步摧毀元器件、

銅排以及成列的開關柜，高明亮的弧光和有毒氣體對人體也有巨大的傷害。

1.3電弧光產生的原因

引起開關柜弧光短路故障的原因很多，一般分為以下五類

▇   絕緣故障:主要是柜中絕緣材料爬距不足，未滿足加強絕緣要求，在臟污環境，

天氣潮濕下發生絕緣故障。另外，由于絕緣材料材質缺陷，運行年限較長的開關柜，在強

電磁場作用下絕緣老化，也可能造成絕緣損壞而導致故障。

▇   載流回路不良:由于一些接頭截面不夠，緊固螺栓松動，手車柜觸頭接觸不良，

在大電流流過時引起發熱，冒火進而引起相間，相對地?fù)舸┑鹊取?/span>

▇   外來物體的進入 :如小動物（老鼠等）進入開關柜內部，或維修人員在工作完

成后將工具遺留在開關柜內。

▇   人為操作錯誤 :如走錯間隔，誤操作，未對工作區域進行接地，未對工作區域

進行驗電等。

▇   系統方面的原因 :如系統容量增大，接地方式改變，電纜應用增多，保護及自

控裝置配置不當，系統諧振過電壓等。

二、　 　  　  YHCEAP-700 弧光保護系統簡介

2

2.1 目前國內用于中、低壓系統的保護及其局限性

▇  變壓器后備過流保護，典型的保護動作時間為 1.2s~2s。

▇  采用饋線速斷保護閉鎖變壓器后備過流保護，典型的保護動作時間為

300ms~500ms。

▇  高阻抗母線差動保護，典型的保護動作時間為 30ms~50ms。

上述保護均有致命的弱點就是動作時間太慢，根據電弧光危害示意圖所示，

保護裝置動作時間不能超過 20ms，否則會產生不可修復的器件損壞，從而延長

故障修復時間。

2.2 YHCEAP-700 的產品優勢

▇   動作迅速可靠：采用了可靠的快速算法，可以在短時間內判斷弧光變化信號和

電流變化信號并迅速出口，從發現故障到出口跳閘時間間隔優于  7ms，確保開關柜內設

備的弧光在 100ms 以內切除。

▇   全數字化設計：本裝置采用全數字化設計，配置靈活，動作精度高，而且排除

了由于旋鈕或其他機械設計導致的誤差隱患。

▇   保護原理簡單、合理：根據弧光產生時的特點，裝置采用弧光和電流雙重判據，

判據簡單且可以有效的保證動作的準確性。

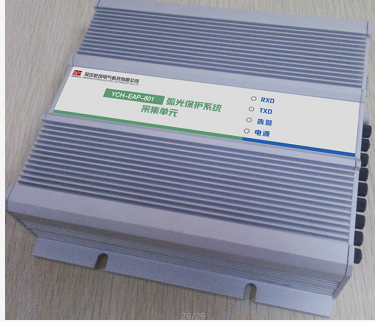

▇ 弧光采集單元 ：弧光采集單元與主控單元配合使用，是弧光保護系統的重要組

成部分，主要用于采集故障弧光，并將判斷后的結果通過光信號傳遞給主控單元。單個

弧光采集單元可以安裝 8 個弧光探頭，根據系統的大小可以任意增減弧光采集單元的數

量?；」獠杉瘑卧ǔ０惭b在選定的開關柜內中，選擇的原則是保證該單元相關光纖用

量盡量少。

▇ 饋線保護單元 ：饋線保護單元主要用于出線柜內的弧光保護，它自帶四個弧光

探頭接口和三相電流的輸入接口。饋線保護單元的應用，可以最大限度的減少由于弧光

故障引起的停電范圍。

▇ 弧光傳感器：專門用于故障弧光采集，是無源的弧光探測傳感器，安裝在開關柜

的母線室內或饋線柜內電氣元件的連接處。當發生弧光故障時，光照度大幅度增加， 弧

光傳感器直接將光信號傳給弧光采集單元或饋線保護單元。

2.4 YHCEAP-700 弧光保護系統的特點

▇  使用新型高速的 32 位 CPU 硬件平臺，內嵌實時多任務操作系統

▇  全數字化設計，無撥碼開關、旋鈕等機械期間，精度高

▇  采用弧光和電流雙重判據，消除誤判

▇  快速跳閘出口，優于 7ms，可保證在 100ms 內切除故障弧光

▇  滿足所有電磁兼容（EMC）標準

4

▇  全漢字顯示，界面友好、操作簡單

▇  采用工業總線技術，方便現場組網

▇  支持 Modbus@RTU、IEC103、CAN2.0 等多種通訊規約

▇  采用無源弧光傳感器，光纖連接，電氣隔離性能好

▇  裝置內置斷路器失靈、接地、過流等輔助保護

▇  詳細全面的事故記錄功能，可以記錄最新的 10 條跳閘記錄

▇  全金屬外殼設計，可以有效屏蔽外界電磁干擾

▇  符合中國繼電保護設計標準要求

2.5 YHCEAP-700 弧光保護系統的主要應用領域

▇  電力變電站

▇  火電廠電氣段開關柜母線室及饋線柜

▇  風電場升壓站集電線路開關柜

▇  箱式變電站

▇  鋁鎂行業大型直流整流柜
