產品名稱： YCH-CW1100無線測溫
產品質量：

詳細介紹

一、概述

高壓電氣設備溫度監測點都處于高電壓、大電流、強磁場的環境中，甚至有的監測點還處在密閉的空間中，由于強電磁噪聲和高壓絕緣、空間的限制等問題，通常的溫度測量方法無法解決這些問題而無法使用。我公司自主開發設計的無線式溫度監測系統采用無線電波進行信號傳輸。傳感器安裝在高壓設備上，與接收設備之間無電氣連接，因此該系統從根本上解決了高壓設備接點運行溫度不易實時在線監測的難題。

無線式溫度監測系統具有極高的可靠性和安全性，且價格相對低廉，可直接安裝到每臺高壓開關、母線接頭、戶外刀閘或變壓器上。系統配備標準通訊接口，可聯網運行。通過上位機軟件，可記錄高壓設備實時運行溫度的數據。為高壓設備的維修提供累積數據，實現了高壓設備熱故障預知維修。

二、無線測溫系統結構

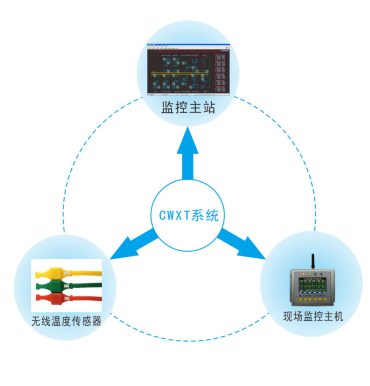

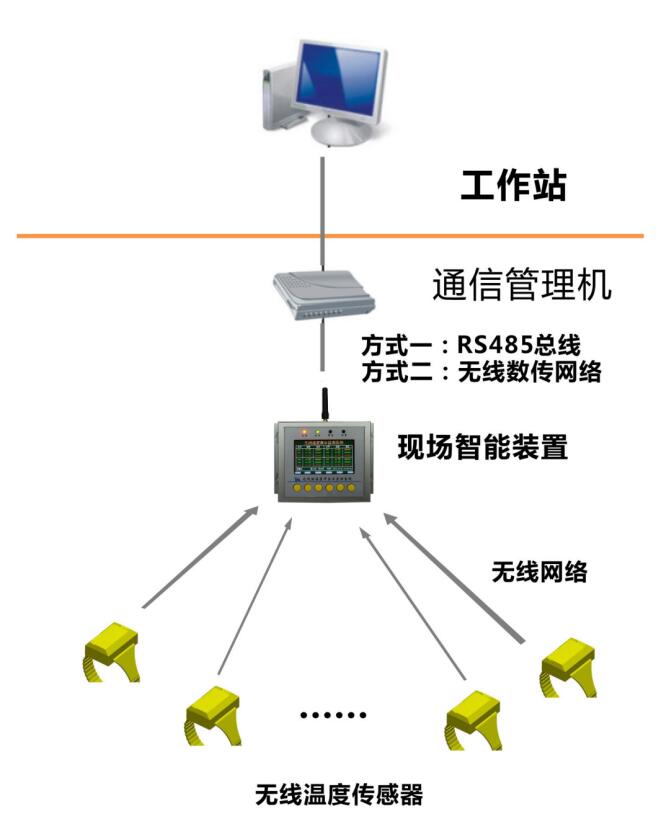

2.1 無線測溫系統結構圖

2.2 無線溫度傳感器

無線溫度傳感器用于測量高壓帶電物體表面或接點處的溫度，如高壓開關柜內的裸露觸點、母線連接處、戶外刀閘及變壓器等的運行溫度。無線溫度傳感器是由溫度傳感器、信號調理放大、邏輯控制電路、無線調制接口等組成（如下圖所示）。傳感器將采集到的溫度信號通過無線網絡發送到無線式溫度監測儀。

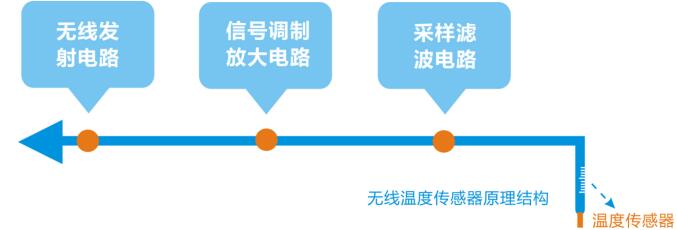

無線溫度傳感器原理結構圖

主要功能：

主要功能	功能介紹
溫度檢測功能	實時檢測被測部位的當前溫度
供電電壓自檢功能	實時檢測傳感器自身的供電電壓值
所檢測到的數據全部通過無線上傳到接收主機

無線溫度傳感器種類：

傳感器類型	參數介紹
無線溫度傳感器（有源）
	參數	溫度測量范圍：-25～+125℃
		測量精度：±1℃
		溫度采樣頻率：默認1分鐘
		無線頻率：433MHz
		無線傳輸距離：≤200米（433MHz）
		電池使用壽命：8年
		安裝方式：捆綁式
		外形尺寸：主體尺寸：38mm35mm24mm，表帶總長：385mm
傳感器類型	參數介紹

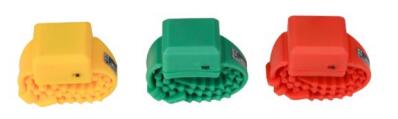

無線溫度傳感器（無源）	傳感器結構： ①硅膠表帶：模塊主體 ②取電合金片：用于感應取電 ③傳感器溫度探頭：貼緊被測溫部位，檢測測溫部位溫度
	參數	溫度測量范圍：-25～+125℃
		測量精度：±1℃
		溫度采樣頻率：默認10秒
		無線頻率：2.4GHz/433MHz
		無線傳輸距離：≤10米（2.4GHz）/≤200米（433MHz）
		工作電源：感應取電
		啟動電流：>8A（滿足國家能源行業標準NB/T 42086-2016規定的啟動電流 : 不大于0.05倍一次額定電流（大于400A）或20A）
		安裝方式：捆綁式
		主體尺寸：46mm35mm21mm，表帶總長：380mm
	安裝部位	移開式高壓開關柜：母排，靜觸頭，電纜搭接等部位。
	安裝部位	固定式高壓開關柜：母排，隔離刀閘，電纜搭接等部位。
	安裝	第一步：預計安裝部位長度，把取電合金片對折1到2次。
無線溫度傳感器（無源）		第二步：把折好的取電片插入傳感器。
		第三步：將模塊纏繞在取電部位（電流主路），并拉緊折疊兩側的合金片，然后把尾部反折過來，壓緊。

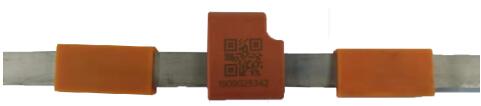

		第四步：用硅膠表帶包住取電片，并綁緊。模塊緊貼被測部位安裝如圖：
傳感器類型	參數介紹

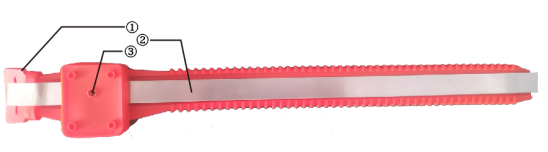

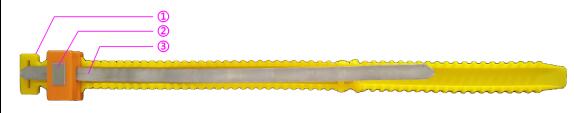

微型無源無線溫度傳感器（表帶式）	傳感器結構： ① 硅膠表帶：模塊主體 ② 后蓋片：感應溫度 ③ 取電合金片：用于感應取電
	參數	溫度測量范圍：-25～+125℃
		測量精度：±1℃
		溫度采樣頻率：默認最低20秒（可定制）
		無線頻率：433MHz
		無線傳輸距離：≤200米（空曠距離）
		工作電源：感應取電
		啟動電流：>5A（滿足國家能源行業標準NB/T 42086-2016規定的啟動電流 : 不大于0.05倍一次額定電流（大于400A）或20A）
		安裝方式：捆綁式
		主體尺寸：35mm21mm15mm（表帶總長390mm）
	安裝部位	移開式高壓開關柜：母排，靜觸頭，電纜搭接等部位。低壓柜：出線樁頭、斷路器進出線端。
		固定式高壓開關柜：母排，隔離刀閘，電纜搭接等部位。
		低壓開關柜：空開進線、出線、電纜出線等部位。
	安裝	第一步：預計安裝部位長度，取合適長度穿過模塊。
微型無源無線溫度傳感器（表帶式）	安裝	第二步：將模塊纏繞在取電部位（電流主路），讓取電片重疊后，用表帶包住取電片并綁緊，模貼緊被測部位。
傳感器類型	參數介紹

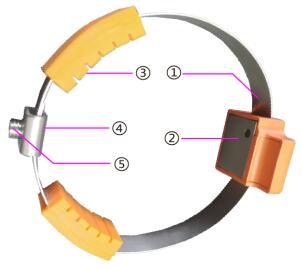

微型無源無線溫度傳感器	傳感器結構： ④ 取電合金片：用于感應取電 ⑤ 后蓋片：感應溫度 ⑥ 軟硅膠：加深連接強度 ⑦ 連接頭：連接取單片雙頭 ⑧ 螺絲：固定取電片
	參數	溫度測量范圍：-25～+125℃
		測量精度：±1℃
		溫度采樣頻率：默認最低20秒（可定制）
		無線頻率：433MHz
		無線傳輸距離：≤200米（空曠距離）
		工作電源：感應取電
		啟動電流：>5A（滿足國家能源行業標準NB/T 42086-2016規定的啟動電流 : 不大于0.05倍一次額定電流（大于400A）或20A）
		安裝方式：捆綁式
		主體尺寸：26mm22.5mm10mm
	安裝部位	移開式高壓開關柜：母排，靜觸頭，電纜搭接等部位。低壓柜：出線樁頭、斷路器進出線端。
		固定式高壓開關柜：母排，隔離刀閘，電纜搭接等部位。
		低壓開關柜：空開進線、出線、電纜出線等部位。
	安裝	第一步：預計安裝部位長度，取合適長度穿過模塊；把取電片跟軟硅膠插入傳感器（軟硅膠有波紋的一面朝下跟感應溫度位置一致）
		第二步：將模塊纏繞在取電部位（電流主路）讓測溫點位接觸到要測溫部位，并拉緊兩側的合金片；然后把兩頭到卡扣底下重疊。用內六角擰緊螺絲。
		安裝完整如下圖：
傳感器類型	參數介紹
無線溫度傳感器（戶外）
	參數	溫度測量范圍：-25～+125℃
		測量精度：≤±1℃
		溫度采樣頻率：變化≤2℃時，5分鐘發送1次；變化>2℃時，1分鐘發送1次，
		無線頻率：433MHz
		無線傳輸距離：≤200米
		電池使用壽命：8年
		安裝方式：捆綁式
		主體尺寸：60mm45mm25mm，總長：105mm
	安裝	鏍栓固定
	安裝部位	戶外隔離刀閘、穿墻線夾套管接頭、變壓器進出樁頭、戶外軟連接銅排搭接
傳感器類型	參數介紹
無線環境溫濕度傳感器（選配）
	參數	工作環境：-20℃～80℃
		溫度測量范圍：-40℃～125℃
		濕度測量范圍：0 %RH～100 %RH
		溫度測量精度：±1℃
		溫濕測量精度：±2 %RH
		測量方式：數字式溫濕度傳感器
		采樣頻率：默認5min 可定制
		無線頻率：433MHz
		無線傳輸距離：≤200米
		電池使用壽命：8年
		主體尺寸：65mm45mm28mm
	安裝	導軌安裝

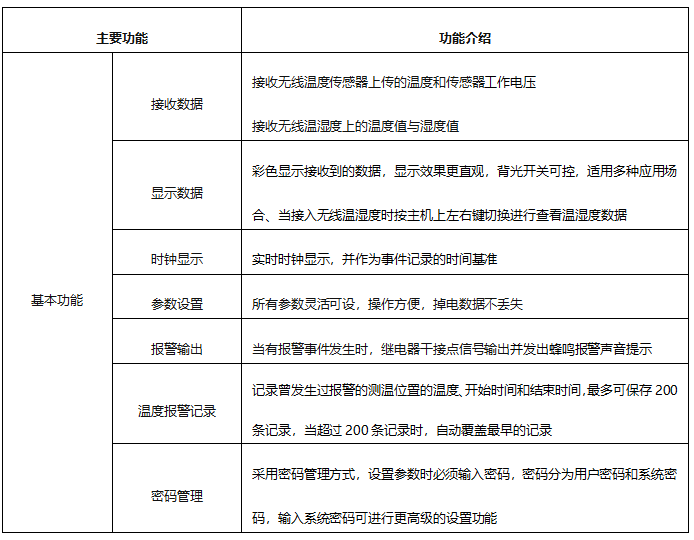

2.3 無線測溫主機

無線測溫主機是一款集溫度傳感器工作狀態的監測、現場溫度顯示，報警提示和輸出，事件記錄及數據記錄于一體的現場溫度監測儀，并可修改現場無線溫度傳感器的地址等參數。

無線測溫主機

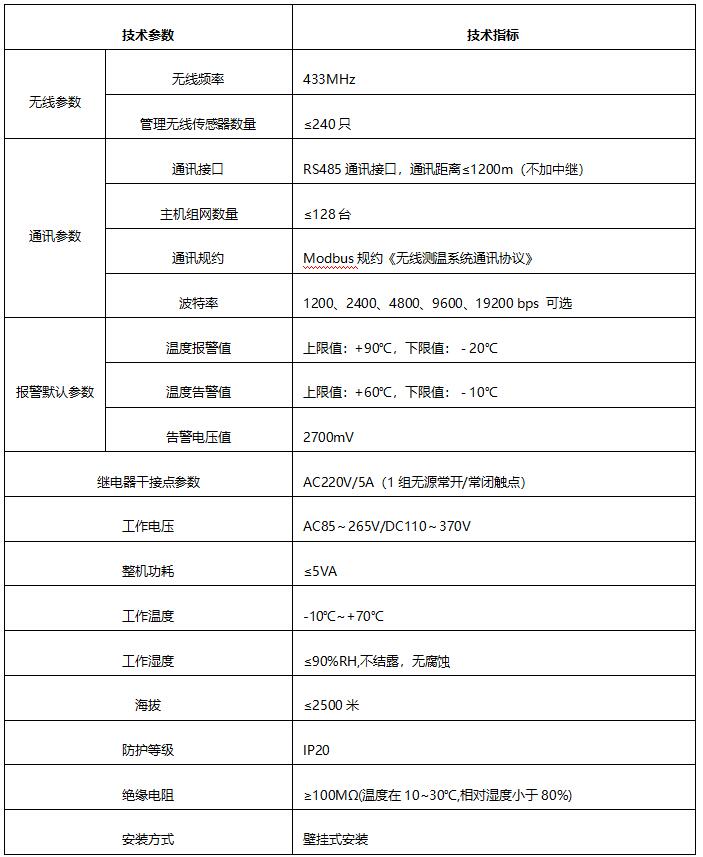

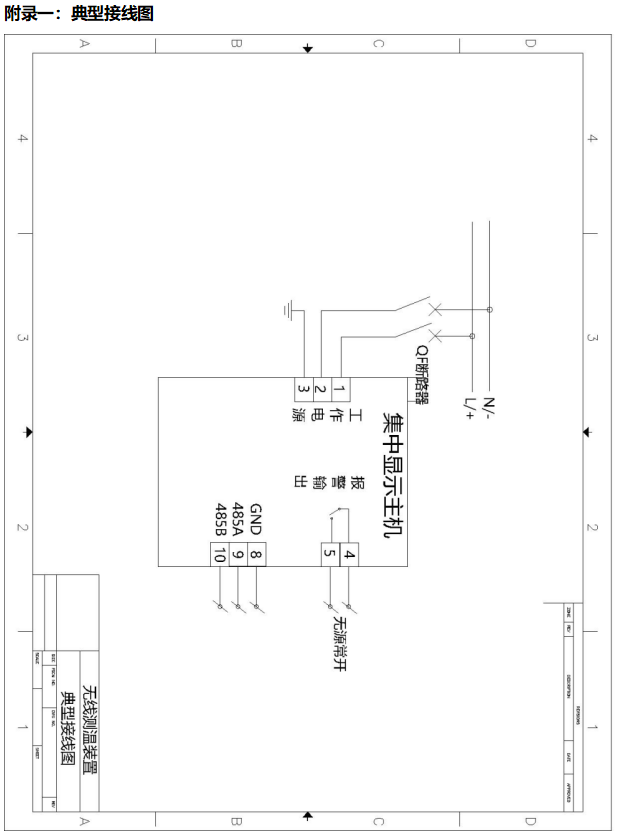

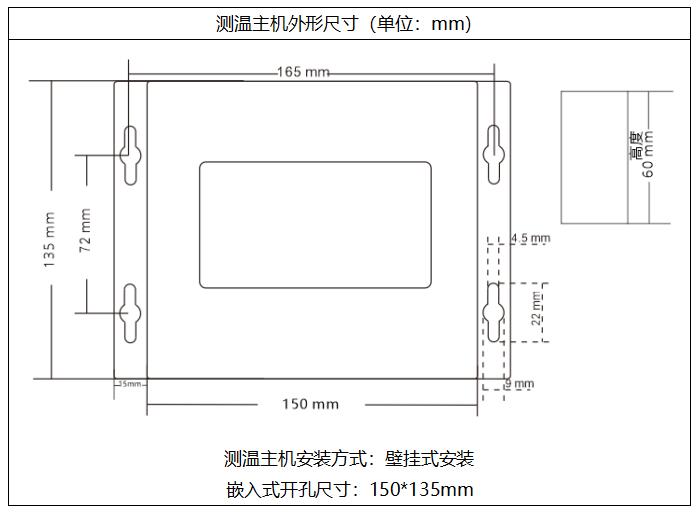

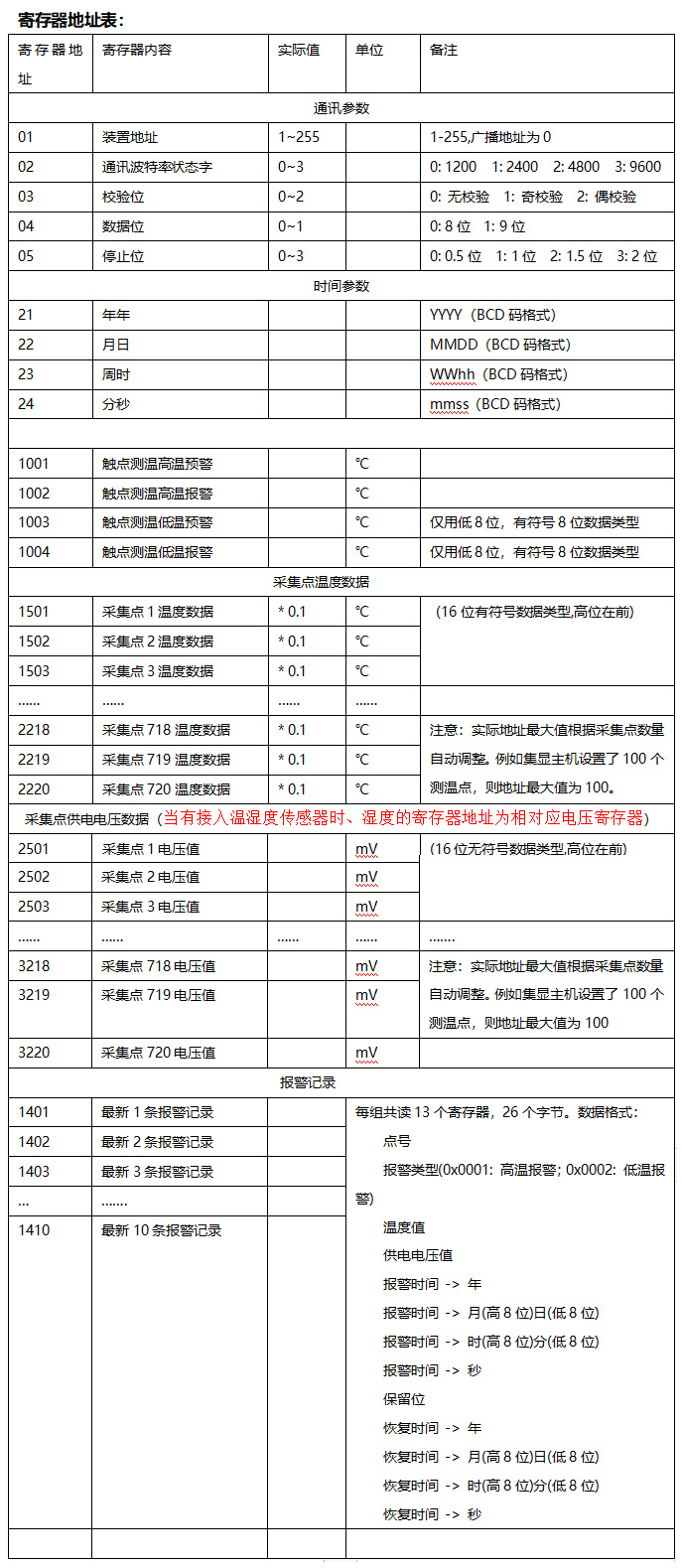

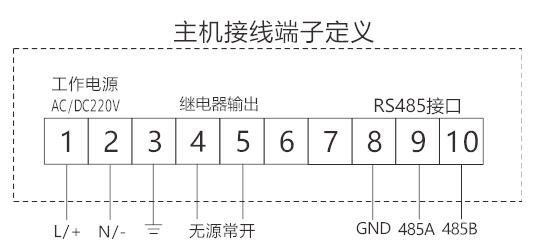

技術指標：

三、顯示與參數設置

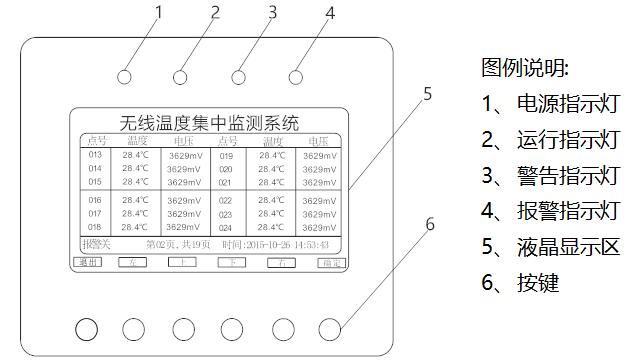

3.1 顯示面板

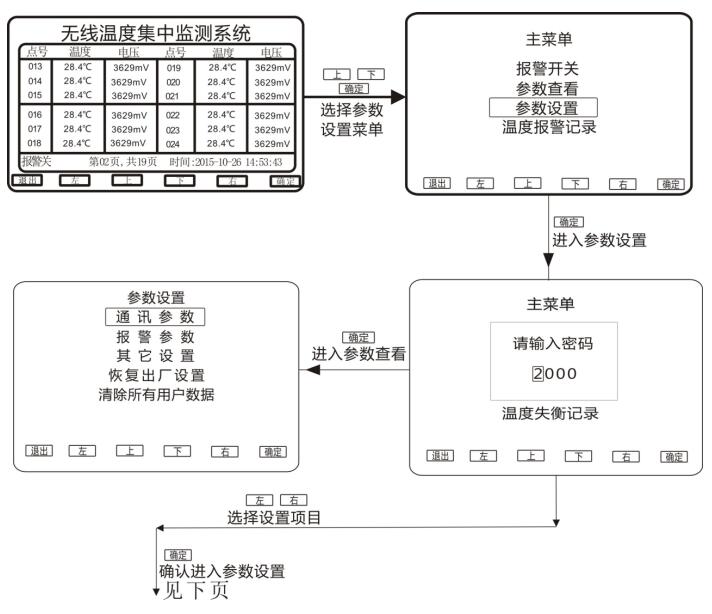

3.2 參數設置

3.2.1 報警開關設置

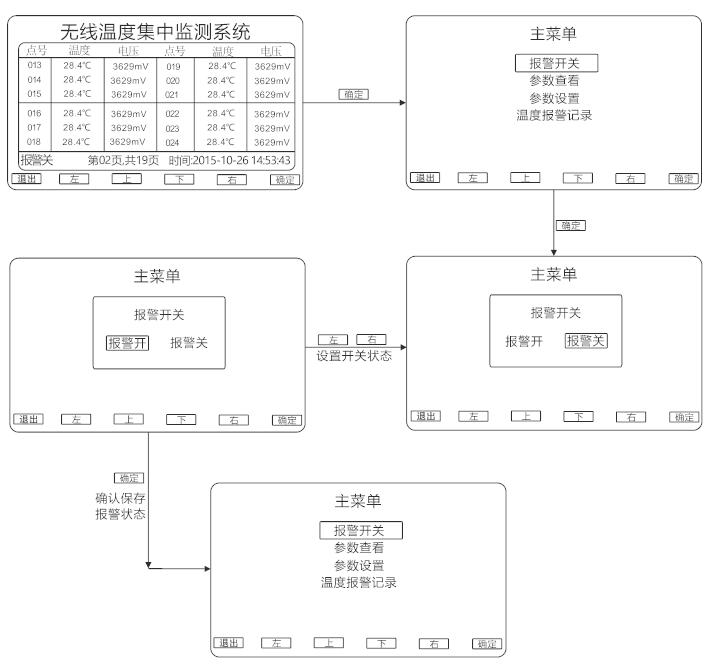

報警開關用于設置報警事件發生時是否發出報警聲，有報警事件發生時，若報警開關打開則發出報警聲，若沒打開則不會發出報警聲；無論報警開關是否打開，系統都會記錄報警事件。

3.2.2 參數查看

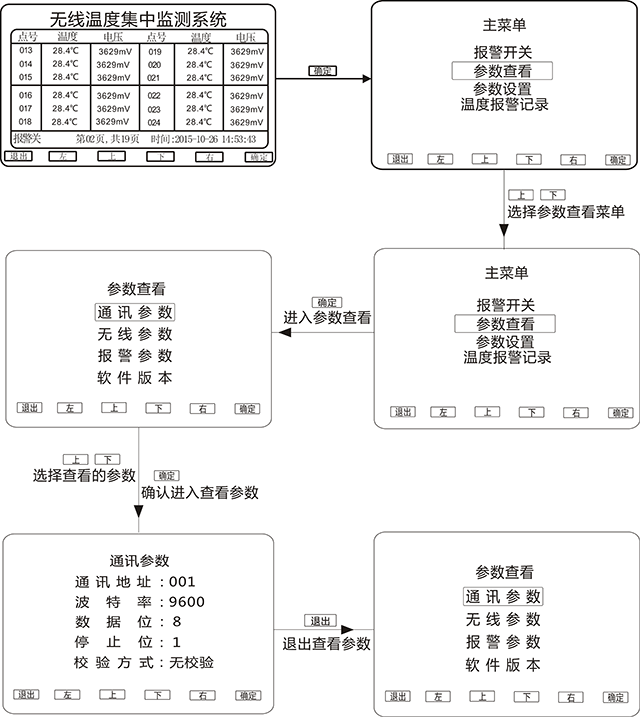

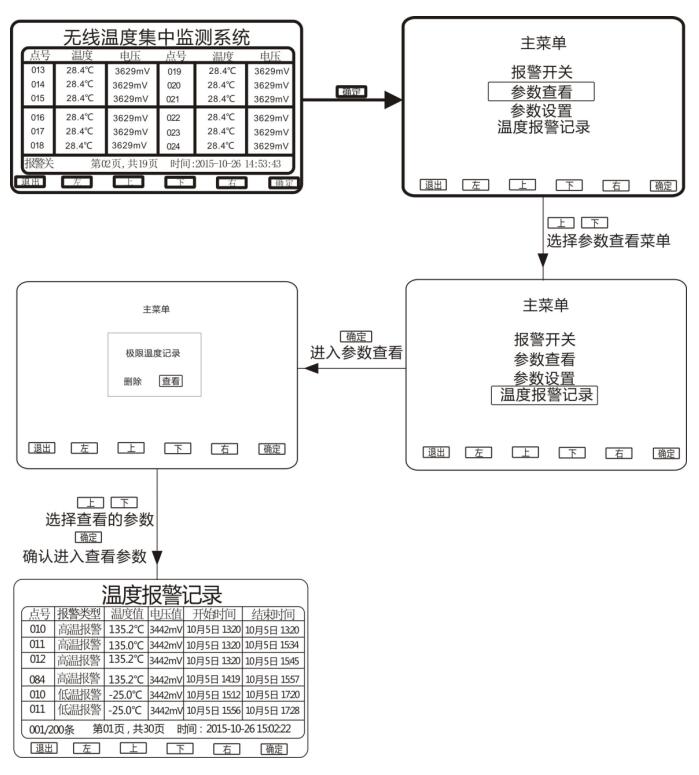

參數查看用于查看裝置當前的參數設置情況，可查看通訊參數、無線參數、和報警參數，無需輸入密碼，查看方式如下圖所示，其它參數查看方法與此一致。

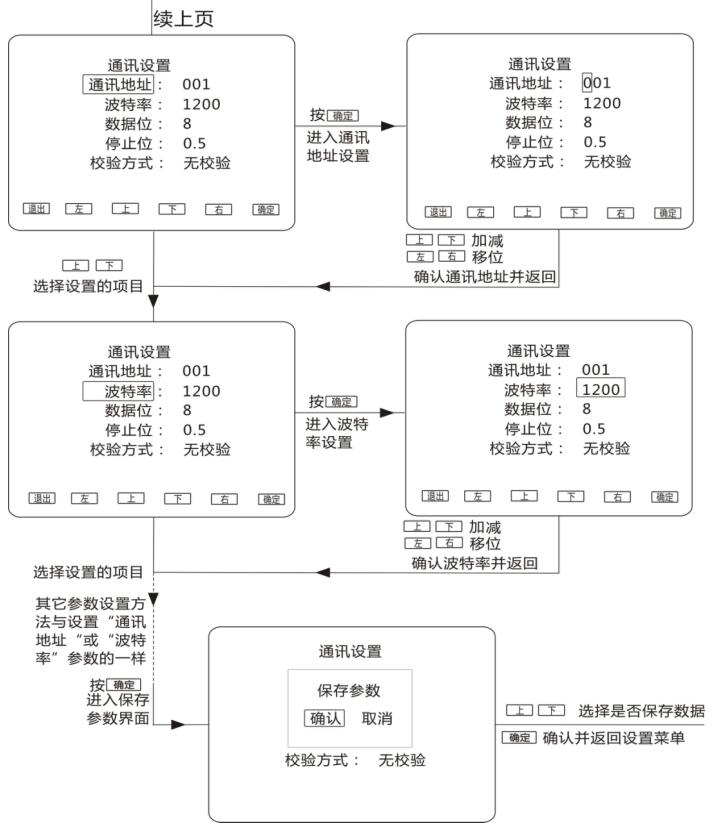

3.2.3 參數設置

參數設置用于設置系統參數，輸入用戶密碼可設置常用的參數，一般設置錯誤也不會對裝置帶來嚴重的后果（如接收不到無線數據等等），若無意中設置錯誤，只需恢復出廠設置即可使裝置正常工作。

輸入系統密碼可進行更高級的設置，可設本機無線地址等等，并可修改無線溫度傳感器的地址、工作方式、溫度補償?shù)鹊?，本?xiàng)設置需要用戶有一定的耐心和專業知識，一般不建議修改，本手冊也未給出設置方式，若用戶需要設置，請與廠家聯系。

用戶密碼出廠值：2000

系統密碼出廠值：5102

所有密碼均可修改，使用系統密碼進入可修改用戶密碼和系統密碼，使用用戶密碼進入只可修改用戶密碼，若密碼均被修改后并忘記了密碼，請與廠家聯系。

注意：用戶進行時間設置時，進入時間設置界面后，按“確定”鍵進入設置菜單，再次按“確定”鍵選擇設置項目，按 “左” 和“右”鍵修改設置值，按“退出”鍵退出并保存設置時間。

3.2.5 溫度報警記錄

溫度報警分為高溫報警和低溫報警兩種類型：

高溫報警：當一個或多個測溫點的溫度超過報警溫度上限時，發生高溫報警事件，此時直至溫度低于溫度告警上限時報警事件才會清除。

低溫報警：當一個或多個測溫點的溫度低于報警溫度下限時，發生低溫報警事件，此時直至溫度高于溫度告警下限時報警事件才會清除。

發生報警事件后，若報警開關打開，裝置立即發出報警聲，10分鐘后無論報警事件有沒有清除，系統主動關閉報警聲。報警事件清除后，再次發生報警事件時，報警聲重新開啟，依此類推。

發生報警事件后，相應的測溫點顯示的溫度值閃爍，直至報警清除。

報警事件的記錄：發生報警事件后，若10分鐘后報警事件還存在，系統則開始記錄報警事件數據，記錄的數據以當前的溫度值和時間為準，若報警記錄中的溫度數據低于溫度報警上限時，用戶可在極限溫度本月的記錄中查看最高的溫度值和發生時間，當報警事件清除后，系統立即以當前時間為準記錄結束時間。若裝置在報警事件清除前發生了斷電，結束時間將不被記錄。若報警事件持續時間小于10分鐘，本次報警事件將不會被記錄。

溫度報警記錄：記錄曾發生過報警的測溫位置的溫度、開始時間和結束時間，最多可保存200條記錄，當超過200條記錄時，自動覆蓋最早的記錄。
